Саймон Лейк, последователь Жюль Верна - 7

Глава 5. Реконструкция «Аргонавта-юниора»

Супруги Даг и Кей Джексоны (Doug and Kay Jackson), дайверы из Талсы (Tulsa) в штате Оклахома, в 2009 г. начали и к июню 2010 г. (потратив 8 месяцев и 5 тысяч долларов) построили копию «Аргонавта-юниора» из пиломатериалов,затратив много эпоксидной смолы.
Поскольку фотографий (или хотя бы рисунков) интерьера аппарата Лейка нет, сделать точную копию невозможно. Джексоны добавили несколько современных штрихов, оставаясь верными исходному дизайну.
Даг спроектировал узкий высокий аппарат с помощью программного  обеспечения CAD. Изогнутая часть рамы в основном представляет собой балки 1х4, нижняя часть — стальная. Что касается остальной части корпуса, он обнаружил, что 4 слоя фанеры толщиной в четверть дюйма (т.е. 6,35 мм), спрессованные вместе с эпоксидной смолой, это лучшее сочетание прочности и дешевизны.

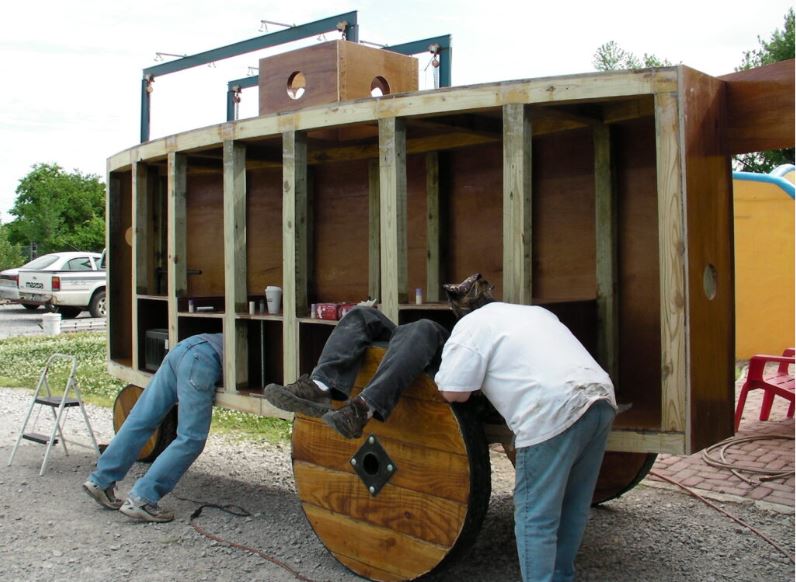

Один из моментов постройки

Для колёс высотой 40 дюймов (101,6 см) и толщиной 4,5 дюйма (11,43 см) они вырезали и скрепили вместе три слоя пиломатериалов, добавив обрезки покрышек из местной мастерской шиномонтажа.
Чтобы погрузиться, надо опустить на дно пару якорей и изнутри аппарата открыть клапаны в 6-и балластных цистернах. Когда вода заполняет цистерны, утяжеляя аппарат, электронный контроллер якорной лебёдки наматывает трос, который тянет аппарат вниз. «Аргонавт-юниор» медленно опускается,автоматическая система наддува воздуха, установленная на нём, подаёт воздух внутрь аппарата из баллонов аквалангов, уравнивая его с давлением окружающей воды.
Чтобы всплыть, надо в первую очередь поднять якоря со дна. И одновременно продувать сжатым воздухом балластные цистерны, вытесняя воду и делая субмарину более плавучей. «Вы открываете или закрываете клапаны, и опускаетесь либо поднимаетесь», — объясняет Кей. «Это действительно просто».
Джексоны приварили мотор, используемый на небольших рыбацких лодках, к румпелю на основе стальной трубы.Поворачивая румпель, они изменяют угол работы гребного винта и таким способом поворачивают аппарат.
Трансмиссия состоит из 30-футовой (9,14 м) роликовой цепи и соответствующих звездочек, вырезанных из стальных пластин на станке с ЧПУ. Двенадцать оборотов коленчатого вала колёс перемещают подводный аппарат по дну примерно на 3 м (10 футов).
Многие люди через Интернет убеждали Джексонов установить систему сброса груза на случай чрезвычайных ситуаций. В итоге они использовали 3500 фунтов (1589 кг) свинцовых блоков, которые прикрепили снизу к стальной раме. Чтобы мгновенно всплыть, надо повернуть ручку, и она одновременно освободит все блоки. Сбросив 1,59 тонны, субмарина весом 1,25 т взлетит на поверхность. Однако внезапное изменение давления может привести к разрыву корпуса, поэтому Даг говорит, что скорее «я бы выплыл сам, оставив лодку на дне».
Первая попытка погружения началось неудачно: аппарат сорвался с автомобильного прицепа и упал в озеро. Но Джексоны поставили его на ровный киль, вошли внутрь, задраили люк и опустились на глубину 10 футов.

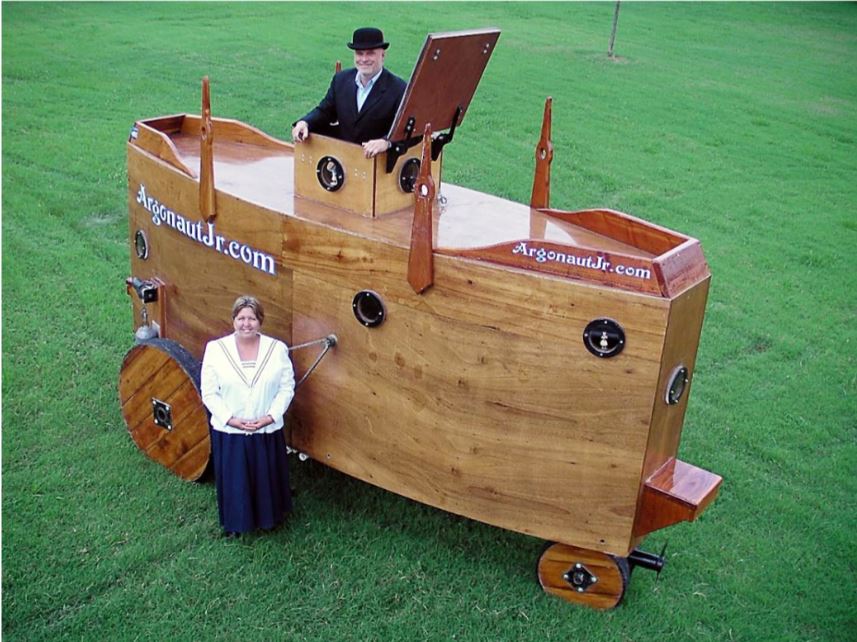

Даг и Кей Джексоны возле «Argonaut Jr.»
во дворе своего дома в Талсе (Фото из журнала «Popular Science»)

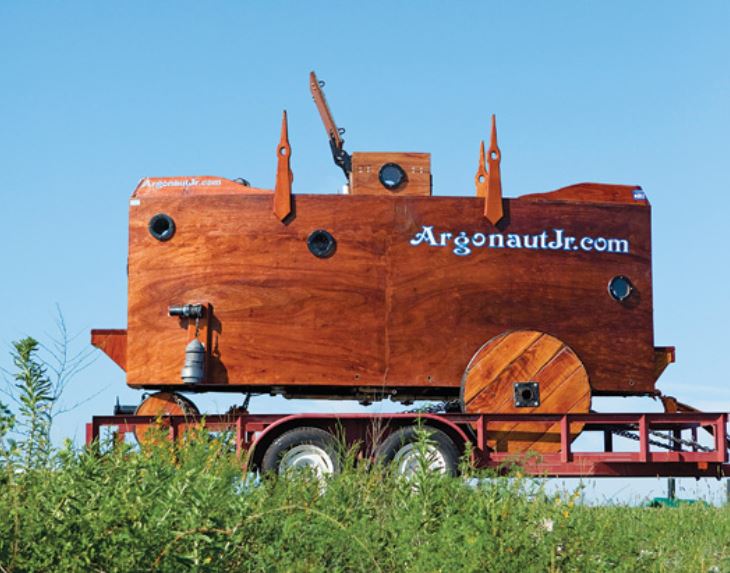

«Аргонавт юниор» на автомобильном прицепе

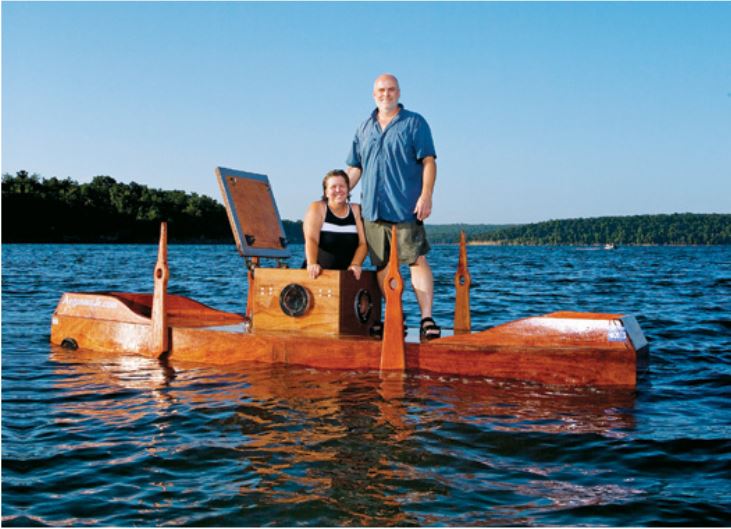

«Аргонавт Юниор» на воде

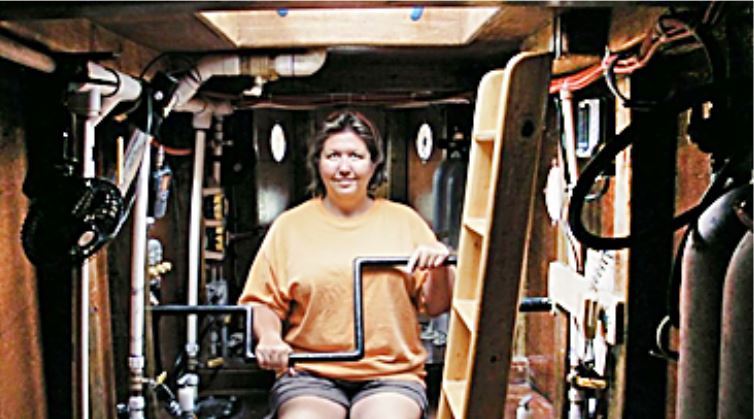

Кей Джексон вращает ручной привод колёс

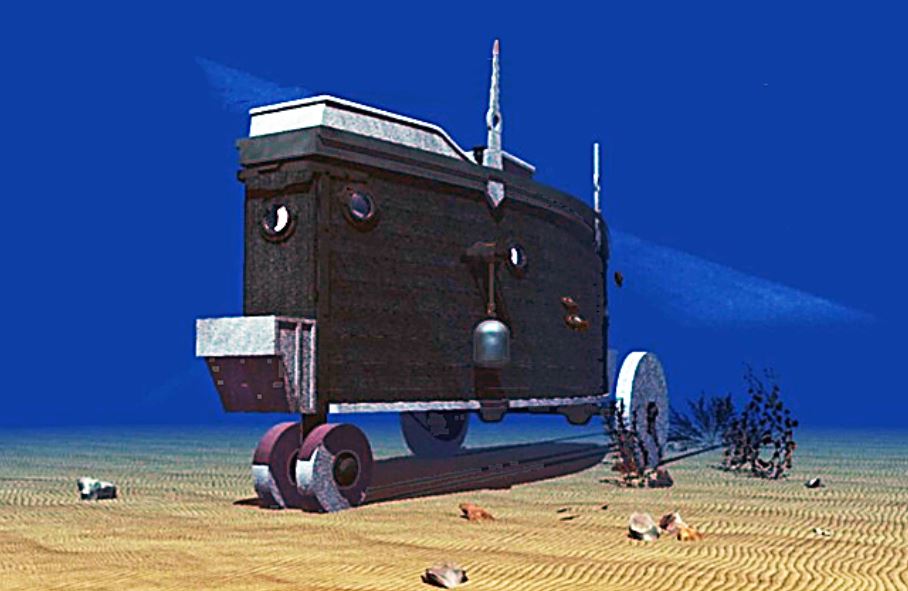

«Юниор» на дне

Новой информации о дальнейших приключениях супругов Джексонов я не нашёл. У них есть сайт «Argonaut»,на котором они предлагают (за деньги) чертежи и описание своей реконструкции всем желающим.
