Саймон Лейк, последователь Жюль Верна - 5

Глава 4. «Аргонавт-юниор» (1894—97 гг.)

Ничего не добившись в Вашингтоне, Лейк стал искать спонсора, способного финансировать строительство спроектированной им подводной лодки. С этой целью он отправился в Нью-Йорк, где надеялся привлечь внимание и поддержку потенциальных инвесторов. Но его ещё никто не знал как признанного изобретателя (рыбаки северо-восточного побережья США не в счёт), и у него не было экспериментальной субмарины, хотя бы маленькой. Только пачка чертежей и описаний.
Понятно, что потенциальные инвесторы не верили в жизнеспособность проекта, резко отличавшегося от того, что можно было увидеть на рисунках, изображавших подводные лодки, построенные в разных странах в предыдущие десятилетия. Поездка обернулось полным провалом, поскольку его проект подвергся жестокой критике со стороны корабельных инженеров, к которым обращались богачи с просьбами оценить проект, предлагаемый молодым провинциалом. Все они смотрели в прошлое, а не в будущее. Да и не было в то время экспертов в области подводного судостроения.
Вернувшись в Балтимор, Лейк попытался найти спонсоров здесь, и снова потерпел неудачу на этом неблагодарном поприще.
Впрочем, надо отметить, что в 1893 году 75 тысяч долларов, требовавшихся для постройки 150-тонной подводной лодки с двумя паровыми машинами, двумя электромоторами и аккумуляторной батареей были очень большой суммой. По нынешнему курсу не меньше 10 миллионов! Вот цитата из книги Марка Твена «Приключения Тома Сойера», написанной в 1876 г.:
«Времена тогда были простые – за доллар с четвертью в неделю мальчик мог иметь стол и квартиру, мог учиться, одеваться да ещё стричься и мыться за те же деньги!» (издание 1953 г., с. 248)
И тогда С. Лейк решил спроектировать, а затем построить своими руками маленький деревянный погружаемый аппарат, предназначенный для сбора морской фауны (например, устриц) и добычи рыбы острогой. Смысл заключался в том, что аппарат обойдется недорого, но при этом сохранит качества, важные для Лейка. Он имел в виду колёса для передвижения по грунту и шлюз для выхода/входа водолаза на грунте.
Саймон хотел на практике доказать скептикам обоснованность своего проекта подводной лодки, хотя фактически создавал не субмарину, а самоходную водолазную станцию.
Его сын, Томас Алва Эдисон Лейк (названный так в честь другого знаменитого изобретателя из Нью-Джерси), через много лет вспоминал:
«Аргонавт-младший» отца был недорогим способом демонстрации его принципов погружения, которые в конечном итоге изменили развитие подводной техники. При погружении на мелководье водолазный люк можно было открыть, и он /отец/ мог извлекать предметы со дна или выходить и возвращаться в маленькую подводную лодку, сохраняя герметичность отсека. Новшеством стало использование колёс, чтобы предотвратить застревание судна на дне и обеспечить подвижность с помощью внутренней рукоятки, вращаемой руками».
Сестра отца Саймона, Анна Чампион и её муж, жившие в приморском городе Атлантик Хайлендс (Atlantic Highlands), согласились помочь племяннику. В конце 1893 г. он поселился в их доме, быстро составил проект и приступил к постройке. Ему помогали муж тёти – Сомерс, и их сын Барт Чампион (Bart Champion)*. Работа была завершена к концу 1894 года, меньше чем через год от начала строительства.
/* Именно Чампион, не чемпион. /

Длина аппарата составила 4,27 м (14 футов) – в 5,5 раз меньше, чем в проекте подводной лодки для конкурса, ширина 1,47 м (4,5 фута), высота 1,52 м (5 футов). По форме он напоминал то ли утюг, работающий на углях, то ли средневековую осадную машину.
Детальное описание и рисунки внутреннего устройства «Аргонавта-младшего» не сохранились, но известно, что наиболее оригинальной особенностью его конструкции являлся водолазный шлюз с люком.
Лейк назвал свой аппарат «Argonaut Junior» («Аргонавт-юниор»). В данном случае название не имело никакого отношения к кораблю «Арго» легендарного Ясона, совершившего плавание в Колхиду за золотым руно. Изобретатель использовал научное название моллюска «Argonauta» (он же «Nautilus»).


Справка

Латинское слово «Argonauta» означает большую группу различных видов  небольших головоногих моллюсков, имеющих раковину спиральной формы.
Латинское слово «Nautilus» означает «кораблик». Так называют тех моллюсков из этой группы, у которых раковина служит парусом для передвижения по поверхности моря.
Основное значение латинского слова «Junior» – младший. Но в отношении погружающегося судна больше подходит другое значение – «молодой».
Корпус аппарата братья сделали из двух слоёв сосновых досок, просмоленных на стыках и с просмоленной парусиной между ними. Гребной винт и двигатель отсутствовали. Вместо них аппарат имел три колеса (два спереди на одной оси и одно сзади, которое можно было поворачивать вправо и влево) для передвижения по дну моря.
Экипаж (два человека) приводил в движение передние колёса, по очереди вращая руками поперечный коленчатый вал (некоторые авторы пишут, что вал вращали ногами, но они ошибаются). Снаружи две велосипедные цепи соединяли концы вала с передними колёсами. Заднее колесо служило для поворотов, им управлял посредством штуртросов «пилот», стоявший в носовой части и смотревший на морское дно через иллюминаторы.
На колёсах «Аргонавт» должен был добираться до водоёма (самостоятельно или на буксире) и въезжать в воду, а после погружения – передвигаться по дну.
Рубка с люком для входа/выхода экипажа представляла собой деревянный ящик со стеклянными иллюминаторами, вставленными спереди и сзади. В носовой части корпуса были сделаны два стеклянных иллюминатора диаметром 6 дюймов (15,2 см), ещё два таких же располагались по бортам в середине корпуса.
Систему шлюзования Саймон устроил по принципу водолазного колокола. Шлюзом служил узкий отсек в корме, рассчитанный на одного человека. Повышенное давление воздуха в нём создавал воздух, подававшийся из металлического баллона от автомата по продаже газированной воды. Лейк накачивал его в баллон ручным насосом сантехника, пока манометр не показывал давление 100 фунтов (45,4 кг) на квадратный дюйм.
«Аргонавт» был рассчитан на глубину погружения до 6 метров.
Водолазный костюм Саймон тоже сшил сам из водонепроницаемого брезента. В качестве шланга для подачи воздуха водолазу был использован садовый поливочный шланг, обвитый проволокой.
Завершив постройку, Саймон вместе с Бартом в декабре 1894 г. доставил «Аргонавта юниора» к мысу, образованному слиянием рек Шроузбери и Навесинк (Shrewsbury & Navesink), там вошли в аппарат и съехали вводу.

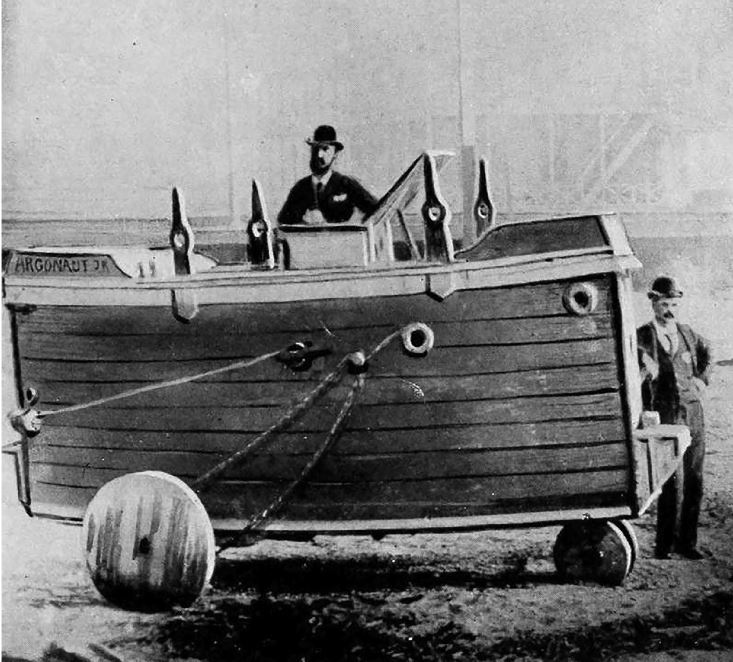

Лейк стоит возле аппарата

Вращая коленчатый вал, они плыли по течению, пока не достигли подводного оврага, известного рыболовам, глубиной около 16 футов (4,6 м). Лейк плотно закрыл крышку люка, снабжённую резиновой прокладкой, а затем велел Барту открыть клапан, чтобы вода пошла в балластную камеру.
«Аргонавт» медленно погрузился. И тут вода стала хлестать через крошечное отверстие для болта, которое Саймон забыл заделать. Но он схватил небольшой кусок дерева, лежавший на полу, и заткнул им дырку как бутылку – пробкой.
Первое плавание «Юниора» оказалось вполне успешным. Балласта было достаточно, чтобы аппарат медленно двигался по дну реки, когда братья вращали вал. Через иллюминаторы они с восторгом наблюдали за подводными обитателями, проплывавшими мимо. Затем Саймон одел водолазный костюм, вышел наружу, постоял на дне и вернулся обратно.

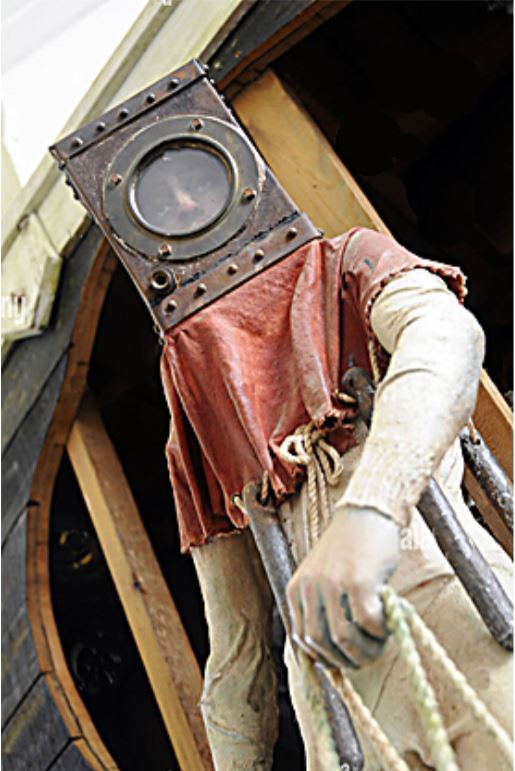

Самодельный водолазный костюм С. Лейка (реконструкция)
