Саймон Лейк, последователь Жюль Верна - 41

Члены экипажа помогают водолазам при помощи крана в носовой части аппарата. Его конструкция необычна. Это вращающийся подшипник с приводами для перемещения в горизонтальной плоскости, оснащённый складной стрелой в виде параллелограмма. Передний элемент стрелы имеет узел для вытягивания троса. Изменяя положение частей стрелы относительно друг друга, её можно выдвигать на значительную длину. Трос крана проходит через несколько блоков (такая схема называется полиспаст) и уплотнительное устройство, к лебёдке внутри корпуса. Для крана предусмотрен грейфер с решетчатой прямоугольной корзиной и защёлкой.

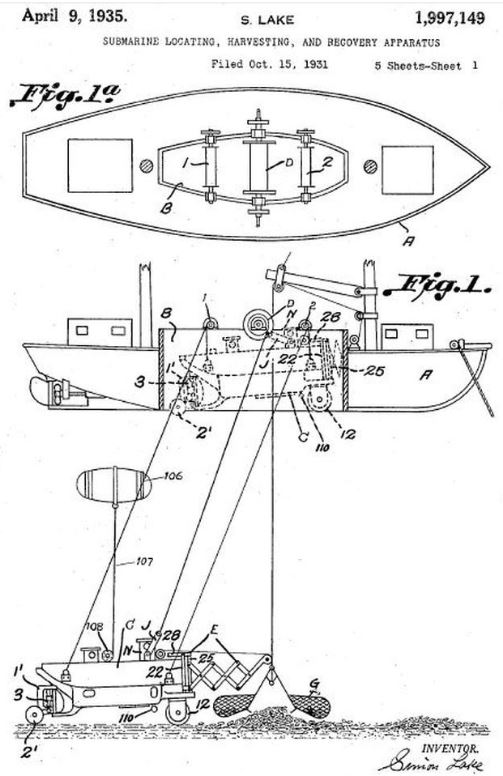

С подводным аппаратом взаимодействует небольшое судно (плавбаза), которое буксирует его к месту работы. На палубе судна размещены дизельный электрогенератор, воздушный компрессор, барабаны с кабелями и шлангами, лебёдка, в рубке – телефон для связи с экипажем аппарата.
Для закрепления кабелей, шлангов и телефонного провода используется специальный буй, удерживающий их в нужном положении. Одновременно он является амортизирующей подвеской, нейтрализующей рывки, угрожающие обрывом коммуникаций.

Связь с судном обеспечения

«Explorer» был начат постройкой в 1930 г. Но корпорация «Explorer Submarine», несмотря на громкое название, обладала очень скромными производственными мощностями. Поэтому создание небольшого аппарата заняло около двух лет. «Корпорация» также приобрела подержанное малое судно «Normona» и оснастила его как плавучую базу.

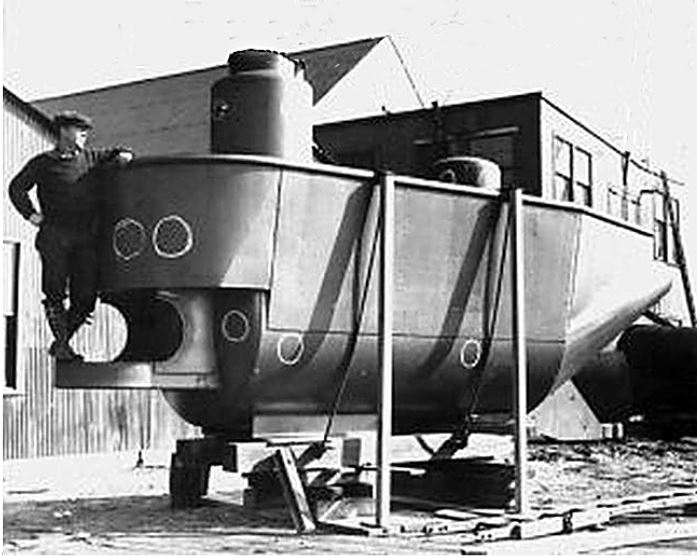

«Эксплорер» в постройке.
Белой краской обозначены ещё не прорезанные иллюминаторы



С 1932 по 1934 гг. «Эксплорер» проходил испытания. В ходе плаваний и погружений были выявлены некоторые недостатки. Изменив ряд конструктивных элементов, Лейк довёл надёжность систем до требуемого уровня. Аппарат был готов к эксплуатации в научных целях.
Во время испытаний большой интерес к аппарату проявил авторитетный учёный, специалист в области морской фауны доктор Уильям Биби (William Beebe; 1877—1962). В то время биологи были крайне ограничены в возможности изучения морских рыб и прочих живых существ на относительно больших глубинах. Погружаемый аппарат мог им помочь. Биби в 1933 г. активно участвовал в испытаниях «Исследователя».

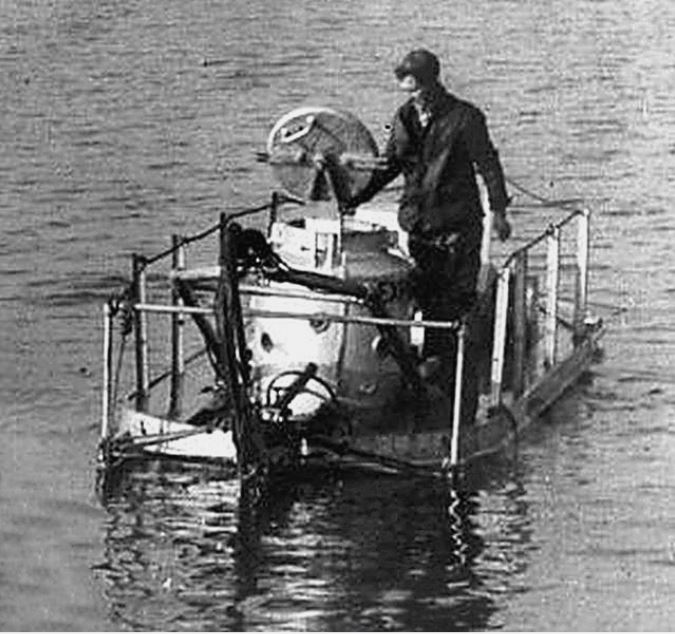

Доктор Биби (Beebe) на «Эксплорере»
