Саймон Лейк, последователь Жюль Верна - 26

Тип «L»

L-5 – спущена 1 мая 1916 г.
L-6 – спущена 31 августа 1916 г.
L-7 – спущена 28 сентября 1916 г.
L-8 – спущена 23 апреля 1917 г.

Головная L-5 была заложена 14 мая 1914 г., 24 месяца Лейк строил её на стапеле и 21 месяц достраивал на плаву. В сумме – 45 месяцев! Для лодки среднего водоизмещения это очень, очень долго!
Сравним: верфь «Germania» в Киле построила 4 подводные лодки (U-9—12) примерно такой же величины (водоизмещение 493/611 т; размерения 57,4 х 6 х 3,1 м) меньше, чем за два календарных года. Так, U-9, заложенная в 1909 г., сошла со стапеля на воду 22 февраля 1910 г., а флот принял её 18 апреля, через 2 месяца после спуска!
Подводные лодки типа «L» компания «Lake Torpedo Boat» строила по несколько иным спецификациям (на 70 см короче, на 20 см шире), чем те 7 лодок (L1—5, L10—11) проекта «Electric Boat», которые строила верфь «Fore River» в Квинси (Quincy), в штате Массачусетс. Поэтому некоторые авторы считают их отдельным типом «L-5».

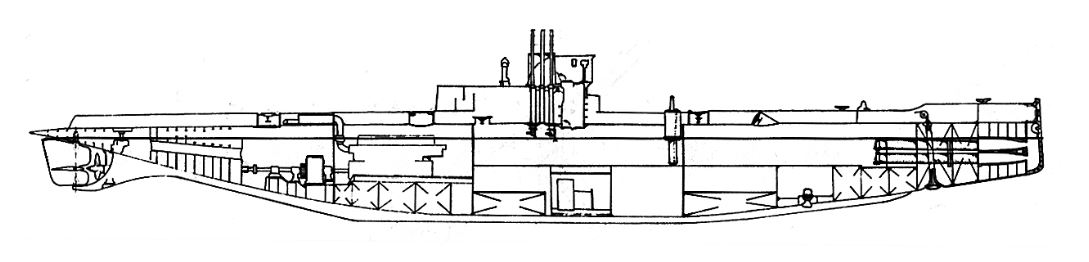

Внутреннее расположение в лодках типа «L-5»

Тактико-технические характеристики:

Водоизмещение 456/524 т (надводное/подводное). Размерения 50,3 х 4,5 х 4 м. Два дизель-мотора «Busch-Sulzer» по 600 л.с., два электромотора по 400 л.с. Два гребных вала. Экипаж 28 человек (в том числе 2 офицера).
Скорость на испытаниях (на поверхности моря/под водой) 14,7/10,6 узлов (27,2/19,6 км/ч). Дальность плавания на поверхности 3150 миль (5834 км) на 11 узлах (20,3 км/ч). Под водой 24 мили (44,5 км) на 8,5 узлах, или 50 миль (92,6 км) на 3-х узлах. Глубина погружения до 61 м (200 футов).
Вооружение: 4 носовых торпедных аппарата калибра 457 мм (боекомплект 8 торпед).

Саймон Лейк в 1916 г.

Лодки типа «L» проекта «Electro Boat» стали первыми американскими субмаринами с короткоствольным палубным орудием калибра 76 мм. Но L-5—8 проекта Лейка были построены без артиллерийского вооружения.
Субмарины L-5 – L-8 продали на слом в 1925 г.

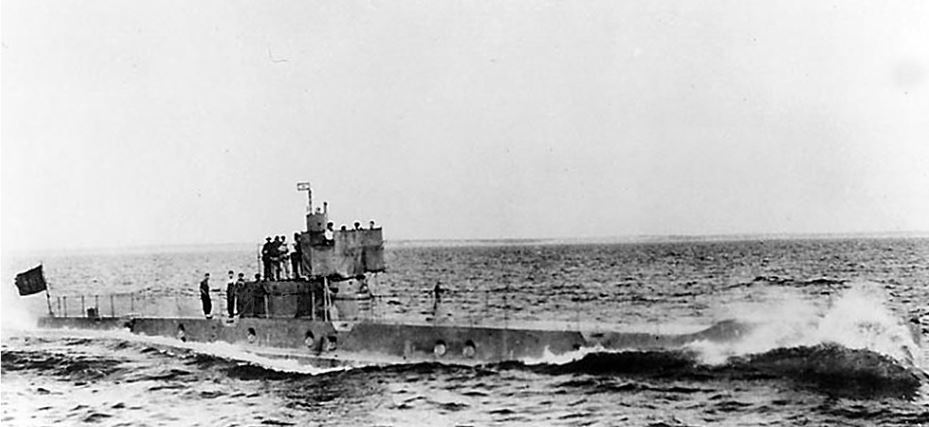

L-5 на ходовых испытаниях

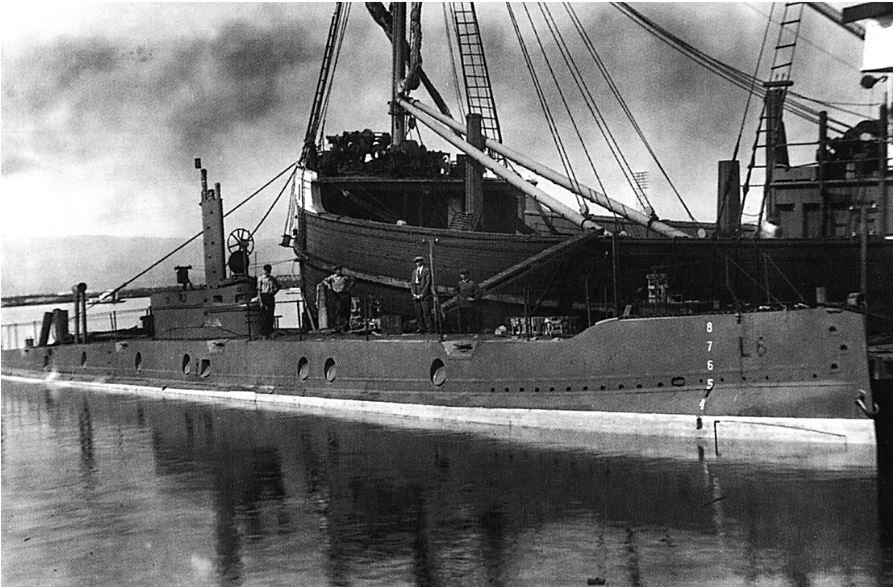

L-6 незадолго до сдачи флоту.
В лёгком корпусе видны 8 больших круглых кингстонов

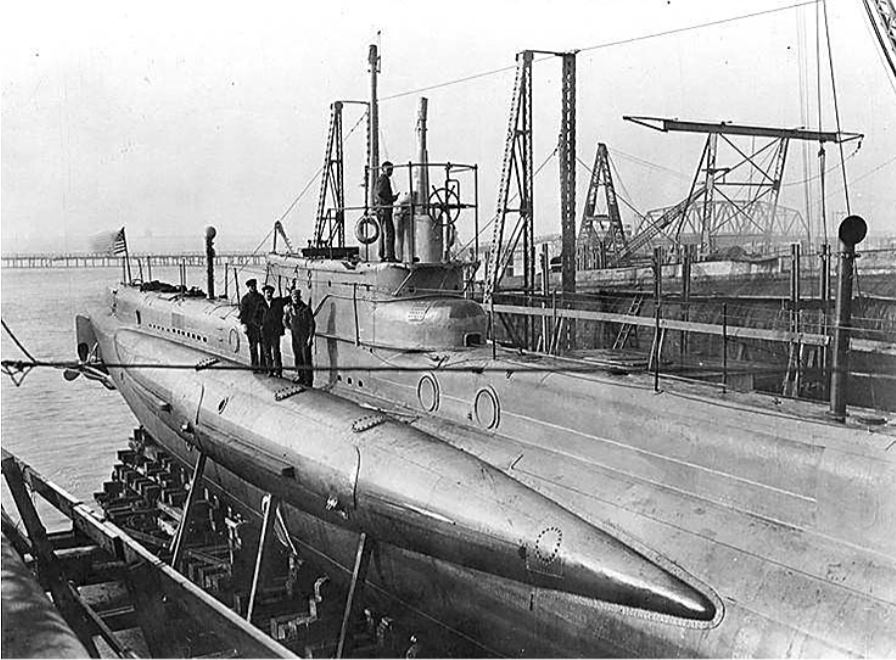

L-7 (фото от 9 декабря 1916 г.) Люди стоят на внешней балластной цистерне
